| محل منبع: | چین |
| نام تجاری: | FLYROM |
| گواهی: | CE ROHS FCC |
| شماره مدل: | FY-CWDM-1x2-1410 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Please inquiry sales@flyromtech.net |
| جزئیات بسته بندی: | بسته بندی خنثی |
| زمان تحویل: | 3 تا 7 روز کاری |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 1000000/ماه |
| طول موج: | 1270 ~ 1610nm | نام محصول: | MUX/DEMUX |
|---|---|---|---|
| دمای عملیاتی: | -40 تا 85 درجه سانتیگراد | نوع فیبر: | فیبر دوگانه |
| گارانتی: | 3 سال | گواهی: | CE RoHS FCC |
| طول موج مرکز: | 0.5 ± | کانال ها: | 2/4/6/8/12/16/N |
| رابط: | LC/APC،SC/LC | دمای ذخیره سازی: | -40 ~ +85 |
| دمای عملیاتی (℃): | -5~+75 | برنامه: | سیستم WDM، شبکه FTTH FTTB FTTX |

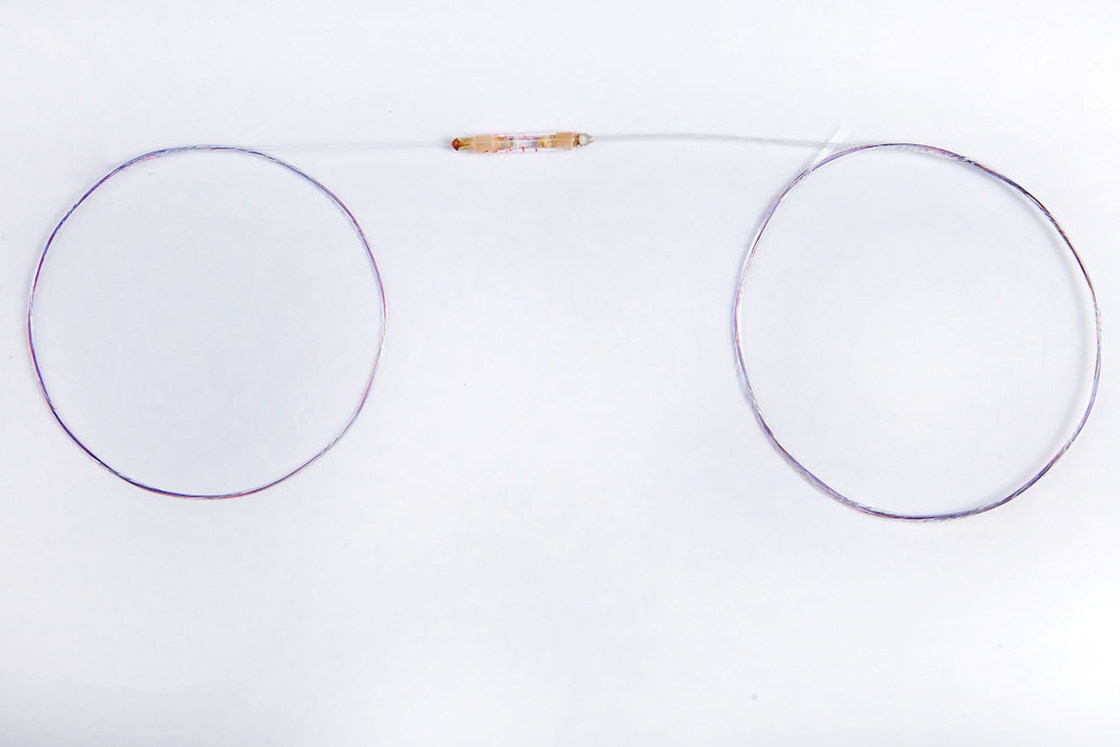

1x2 دستگاه CWDM 1410nm
فیلتر CWDM 1x2 فیبر نوری برهنه مولتی پلکسر Cwdm با لوله فولادی
FLYROM طیف کاملی از واحدهای CWDM Mux-Demux و Optical Add Drop Multiplexer (OADM) را برای سازگاری با انواع برنامه ها و راه حل های شبکه ارائه می دهد. برخی از رایج ترین آنها عبارتند از: اترنت گیگابیتی و 10G، SDH/SONET، ATM، ESCON، کانال فیبر، FTTx و CATV.
دستگاههای 1x2 CWDM مبتنی بر فناوری فیلتر لایه نازک هستند. فناوری CWDM انعطافپذیری را برای افزایش ظرفیت زیرساخت فیبر موجود با فعال کردن کانالهای متعدد (طول موجها) روی یک کابل فیبر یکسان فراهم میکند. هر کانال داده ها را به طور مستقل از یکدیگر حمل می کند و به طراحان شبکه اجازه می دهد تا نرخ ها و پروتکل های مختلف داده را برای مشتریان یا برنامه های مختلف انتقال دهند.
FLYROM'مالتی پلکسر تقسیم طول موج درشت 3 پورت (CWDM Single Device) 1270nm، 1290nm، 1310nm، 1330nm، 1350nm، 1370nm، 1390nm، 1410nm، 14114nm، 14114nm، 7. 1490nm، 1510nm، 1530nm، 1550nm، 1570nm، 1590nm، 1610nm یا 1271nm، 1291nm، 1311nm، 1331nm، 13131nm، 13131nm، 13131nm 1411nm، 1431nm، 1451nm، 1471nm، 1491nm، 1511nm، 1531nm، 1551nm، 1571nm، 1591nm، 1611nm در طراحی فناوری شبکه های نوری متال ترابری غیر متال و سیستم های fluorrix باندینگ بسته بندی میکرو اپتیک تلفات درج کم، ایزوله کانال بالا، باند عبور گسترده، حساسیت دمای پایین و مسیر نوری بدون اپوکسی را فراهم می کند.
اجزای نوری FLYROM 1x2 CWDM Fitler Deivce با اندازه کوچک در لوله شیشه ای یا لوله فولادی ضد زنگ، فضای زیادی را برای برنامه های مشتری ذخیره می کند.
| پارامتر | مشخصات | |
| طول موج کانال (nm) | 1260 تا 1620 | |
| دقت طول موج مرکز (nm) | 0.5± | |
| فاصله کانال (nm) | 20 | |
| باند عبور کانال (@-0.5dB پهنای باند (nm) | 7± یا 7.5± نانومتر | |
| فقدان درج کانال عبور (dB) | ≤0.6 | |
| افت درج کانال بازتابی (dB) | ≤0.4 | |
| کانال ریپل (dB) | <0.3 | |
| جداسازی (dB) | مجاور | > 30 |
| غیر مجاور | > 40 | |
| حساسیت دمایی از دست دادن اینرسی (dB/℃) | <0.005 | |
| تغییر دمای طول موج (nm/℃) | <0.002 | |
| تلفات وابسته به قطبش (dB) | <0.1 | |
| پراکندگی حالت قطبی | <0.1 | |
| جهت دهی (dB) | > 50 | |
| ضرر برگشتی (dB) | > 45 | |
| حداکثر توان هندلینگ (mW) | 300 | |
| دمای عملیاتی (℃) | -25~+75 | |
| دمای ذخیره سازی (℃) | -40 تا 85 | |
| ابعاد بسته بندی (میلی متر) | لوله فولادی Φ5.5x34 | |
توجه: 1. سفارشی سازی در دسترس است.
2. بدون کانکتور مشخص شده و 0.2dB تلفات اضافی به ازای هر کانکتور اضافه کنید.
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
طول موج
|
R- طول موج
|
نوع فیبر
|
قطر پیگتیل
|
طول فیبر
|
رابط
|
|
1270 نانومتر
1290 نانومتر
…
1590 نانومتر
1610 نانومتر
یا
1271 نانومتر
1291 نانومتر
…
1591 نانومتر
1611 نانومتر
|
ج: 1270 تا 1610
ب: 1270 تا 1450
C: 1470 تا 1610
د: 1271 تا 1611
E: 1271 تا 1451
F: 1471 تا 1611
|
1: SMF-28e
X: دیگران
|
25:250 میکرومتر
90:900 میکرومتر
XX: دیگران
|
05:0.5 دقیقه
10:1.0 متر
15:1.5 متر
XX: دیگران
|
00: هیچ
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
LP: LC/PC
LA: LC/APC
ST: ST/PC
XX: دیگران
|
توضیحات:1x2 دستگاه CWDM (3 پورت)، طول موج مرکزی 1270 نانومتر، طول موج عملیاتی 1270 ~ 1610 نانومتر، فیبر SMF-28e، لوله شل OD 0.9 میلی متر، پیگتیل های فیبر طول 1.0 متر، اتصال دهنده های LC/PC در همه پورت ها.
اگر نیاز به سفارشی کردن سایر مشخصات دارید، لطفاً توضیحات مفصلی را برای نیاز خود ارائه دهید.
