| محل منبع: | چین |
| نام تجاری: | FLYROM |
| گواهی: | CE ROHS FCC |
| شماره مدل: | FY-CWDM-1x2-1510 |
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Please inquiry sales@flyromtech.net |
| جزئیات بسته بندی: | بسته بندی خنثی |
| زمان تحویل: | 3 تا 7 روز کاری |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 1000000/ماه |
| طول موج: | 1270 ~ 1610nm | نام محصول: | MUX/DEMUX |
|---|---|---|---|
| دمای عملیاتی: | -40 تا 85 درجه سانتیگراد | نوع فیبر: | فیبر دوگانه |
| گارانتی: | 3 سال | گواهی: | CE RoHS FCC |
| طول موج مرکز: | 0.5 ± | کانال ها: | 2/4/6/8/12/16/N |
| رابط: | LC/APC،SC/LC | دمای ذخیره سازی: | -40 ~ +85 |
| دمای عملیاتی (℃): | -5~+75 | برنامه: | سیستم WDM، شبکه FTTH FTTB FTTX |

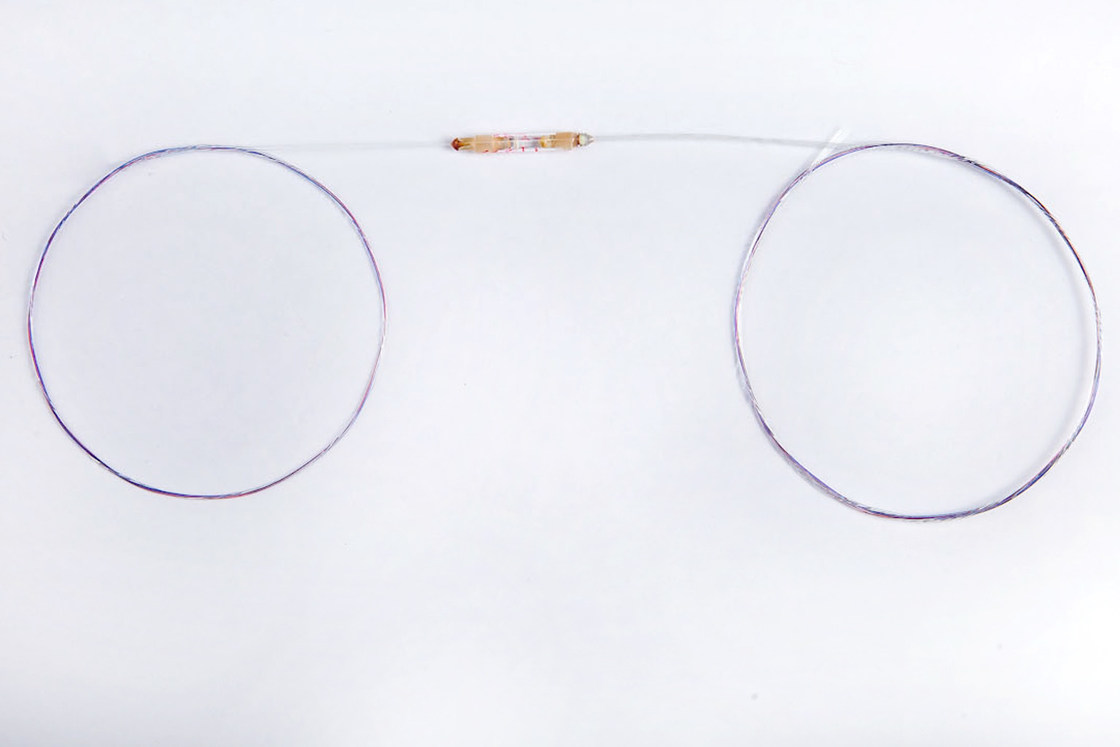

دستگاه های CWDM 1x2 1510nm
فیلتر CWDM 1x2 فیبر نوری Cwdm Bare Multiplexer با لوله فولادی
FLYROM طیف گسترده ای از واحدهای CWDM Mux-Demux و Optical Add Drop Multiplexer (OADM) را برای متناسب با همه نوع برنامه ها و راه حل های شبکه ارائه می دهد. برخی از رایج ترین آنها عبارتند از: گیگابیت و 10G اترنت،SDH/SONET، ATM، ESCON، فايبر کانال، FTTx و CATV.
دستگاه های 1x2 CWDM بر اساس فن آوری فیلتر فیلم نازک هستند.تکنولوژی CWDM انعطاف پذیری را برای افزایش ظرفیت زیرساخت های فیبر موجود با فعال کردن کانال های متعدد (طول موج) در یک کابل فیبر فراهم می کندهر کانال داده ها را مستقل از یکدیگر حمل می کند، به طراحان شبکه اجازه می دهد تا نرخ داده ها و پروتکل های مختلف را برای مشتریان یا برنامه های مختلف حمل کنند.
پرواز روم3 پورت مولتی پلکسرهای تقسیم طول موج (CWDM Single Device) 1270nm، 1290nm، 1310nm، 1330nm، 1350nm، 1370nm، 1390nm، 1410nm، 1430nm، 1450nm، 1470nm، 1490nm، 1510nm، 1530nm، 1550nm، 1570nm،1590nm، 1610nm یا 1271nm، 1291nm، 1311nm، 1331nm، 1351nm، 1371nm، 1391nm، 1411nm، 1431nm، 1451nm، 1471nm، 1491nm، 1511nm، 1531nm، 1551nm، 1571nm، 1591nm،1611nm در سیستم شبکه حمل و نقل نوری از تکنولوژی پوشش فیلم نازک و طراحی اختصاصی بسته بندی میکرو اپتیک غیر فلزی استفاده می کندآن را از دست دادن ورودی کم، انزوا کانال بالا، باند عبور گسترده، حساسیت دمای پایین و مسیر نوری epoksi آزاد فراهم می کند.
FLYROM 1x2 CWDM Fitler Deivce قطعات نوری با اندازه کوچک در لوله شیشه ای یا لوله فولاد ضد زنگ، آن را فضای زیادی را برای برنامه های کاربردی مشتری صرفه جویی خواهد کرد.
| پارامتر | مشخصات | |
| طول موج کانال (nm) | 1260 ~ 1620 | |
| طول موج مرکز دقت (nm) | ±0.5 | |
| فاصله کانال (nm) | 20 | |
| باند عبور کانال (@-0.5dB پهنای باند (nm) | ±7 یا ±7.5nm | |
| از دست دادن ورودی کانال عبور (dB) | ≤0.6 | |
| از دست دادن ورودی کانال بازتاب (dB) | ≤0.4 | |
| کانال ریپل (dB) | <0.3 | |
| عایق بندی (dB) | مجاور | >30 |
| غیر مجاور | >40 | |
| حساسیت درجه حرارت از دست دادن بی وقفه (dB/°C) | <0.005 | |
| تغییر دمای طول موج (nm/°C) | <0.002 | |
| از دست دادن وابسته به قطبی شدن (dB) | <0.1 | |
| پراکندگی حالت قطبی شدن | <0.1 | |
| جهت گیری (dB) | >50 | |
| از دست دادن بازگشت (dB) | >45 | |
| حداکثر قدرت کنترل (mW) | 300 | |
| دمای کار (°C) | -25 ~ +75 | |
| دمای ذخیره (°C) | -40 تا 85 | |
| ابعاد بسته بندی (ملی متر) | لوله فولادی Φ5.5x34 | |
توجه: 1. سفارشی سازی در دسترس است.
2. بدون کانکتور و اضافه کردن 0.2dB اضافی از دست دادن هر کانکتور.
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
|
طول موج
|
R- طول موج
|
نوع فیبر
|
قطر خرگوش ها
|
طول فیبر
|
کانکتور
|
|
1270 nm
1290 nm
....
1590 nm
1610 nm
یا
1271 nm
1291 nm
....
1591 nm
1611 nm
|
A: 1270 ~ 1610
ب: 1270 ~ 1450
C: 1470 ~ 1610
D: 1271 ~ 1611
E: 1271~1451
F: 1471 ~ 1611
|
1: SMF-28e
X: بقیه
|
25250μm
90:900μm
XX: سایر
|
05:0.5 متر
10:1.0m
15:1.5 متر
XX: سایر
|
00هیچکدوم
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
LP: LC/PC
LA: LC/APC
ST: ST/PC
XX: سایر
|
توضیحات:1x2 دستگاه CWDM ((3 پورت) ، طول موج مرکز 1270nm، طول موج عملیاتی 1270~1610nm، فیبر SMF-28e، لوله گشاده 0.9mm OD،1.فايبر پگتي هاي طولي.0 متر، وصل کننده هاي LC/PC در همه ي بندر ها
اگر شما نیاز به سفارشی کردن مشخصات دیگر دارید، لطفاً توضیحات دقیق مورد نیاز خود را ارائه دهید.
