| محل منبع: | چین |
| نام تجاری: | FLYROM |
| گواهی: | CE,ROHS |
| شماره مدل: | DWDM-Filter-CHXX |
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Please send inquiry to sales@flyromtech.net |
| جزئیات بسته بندی: | بسته بندی خنثی |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 10000 عدد در ماه |
| طول موج: | CH17~CH61 | تایپ کنید: | DWDM |
|---|---|---|---|

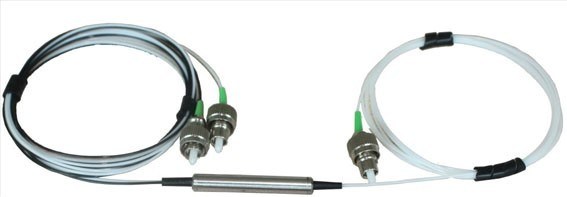

| بسته بندی: | لوله فولادی | فاصله کانال: | 100 گیگاهرتز (0.8 نانومتر) |
| نام محصول: | DWDM MUX / DEMUX / OMA | دمای عملیاتی: | -40 تا 85 درجه سانتیگراد |
| نوع فیبر: | فیبر دوگانه | گارانتی: | 3 سال |
| گواهی: | CE RoHS FCC | طول موج مرکز: | شبکه ITU 100GHz |
| فاصله کانال: | 100 گیگاهرتز | کانال ها: | کانال های DWDM |
| از دست دادن درج: | ≤ 5.2 دسی بل (با کانکتورها و آداپتورها) | رابط: | LC/APC،SC/LC |
| کانال: | 2/4/8ch | دمای ذخیره سازی: | -40 ~ +85 |
| بعد: | 440(W)x43.6(H)x200(D)mm | دمای عملیاتی (℃): | 0 ~ 70 |
| برنامه: | شبکه ftth fttb fttx | DWDM: | 0.8 نانومتر |
| جهت دهی (dB): | -40 ~ 85+ |
Features
Applications
Performance Specifications
| Parameter Channel Spacing |
100GHz
|
200GHz
|
||||
| Channel Wavelength(nm) | 1528.77~1560.61(21~60 TU grid) | |||||
| Center wavelength Accuracy(nm) | ±0.05 | ±0.1 | ||||
| Channel Spacing (GHz) | 100 | 200 | ||||
| Channel Passband (@-0.5dB bandwidth) (nm) | >0.22 | >0.5 | ||||
| Insertion Loss Pass Channel(dB) | ≤0.8 | ≤0.9 | ||||
| Insertion Loss Reflect Channel(dB) | ≤0.4 | |||||
| Channel Ripple(dB) | 0.3 | |||||
| Isolation(dB) | Adjacent | N/A | >30 | N/A | >30 | |
| Non-adjacent | N/A | >40 | N/A | >40 | ||
| Reflection Channel Isolation (dB) | > 13 | > 13 | ||||
| Insertion Loss Temperature Sensitivity(dB/℃) | ≤0.003 | |||||
| Wavelength Temperature Shifting(nm/℃) | <0.002 | |||||
| Polarization Dependent Loss(dB) | <0.1 | |||||
| Polarization Mode Dispersion(PS) | <0.1 | |||||
| Directivity(dB) | >50 | |||||
| Return Loss(dB) | >45 | |||||
| Maximum Power Handling(mW) | 500 | |||||
| Operating Temperature(℃) | -5~+75 | |||||
| Storage Temperature (℃) | -40~85 | |||||
| Package dimension(mm) |
|
|||||
Above specification are for device without connector
Ordering Information
| Channel Spacing | Channel | Pigtail Type | Fiber length | Connector |
|
100=100G 200=200G |
C20= 1561.42 nm …… |
0=250um 1=900um 2=2.0mm |
1=1m 2=1.5m 3=others |
0=None C=others
|
